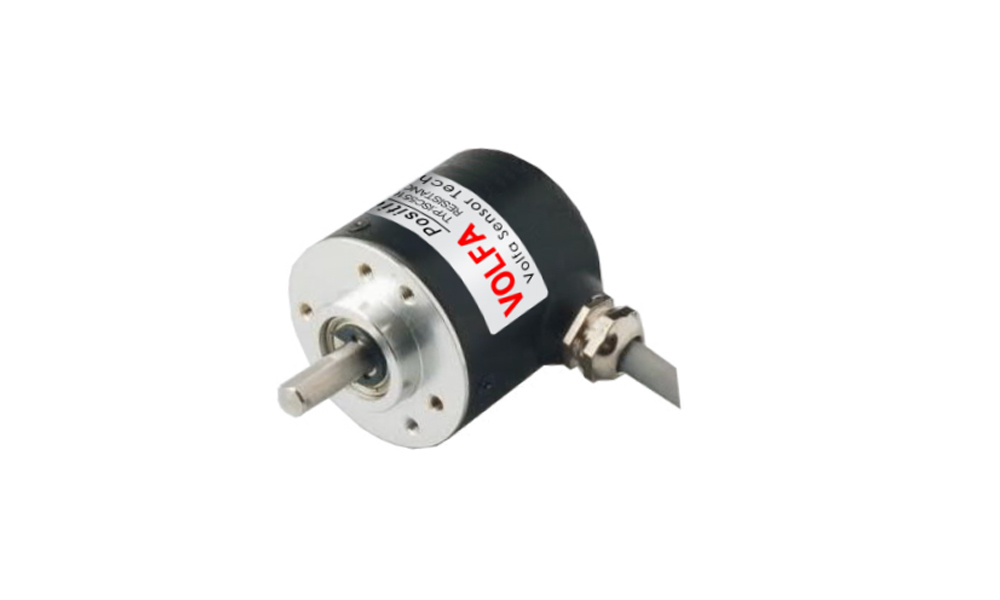

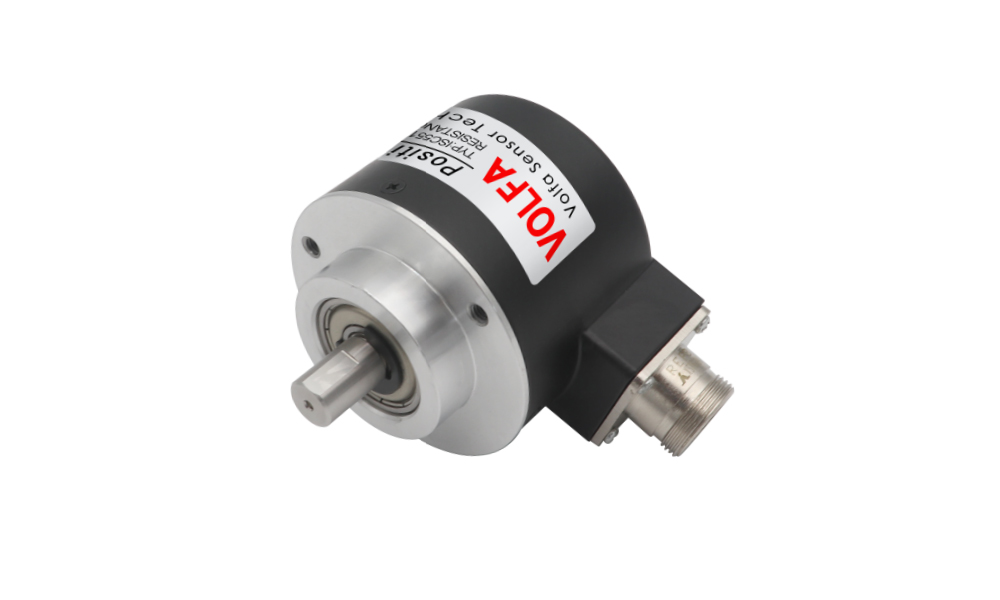

脉冲型 ISC38 系列
产品介绍
• 轴载荷能力强，工作寿命长
• 模块化设计，耐高温，可靠性高
• 高分辨率，最高线数可达10000线。
• 输出增量脉冲信号 特性可选
• 结构紧凑及坚固。
• 实心旋转轴 直径 6mm、10mm、

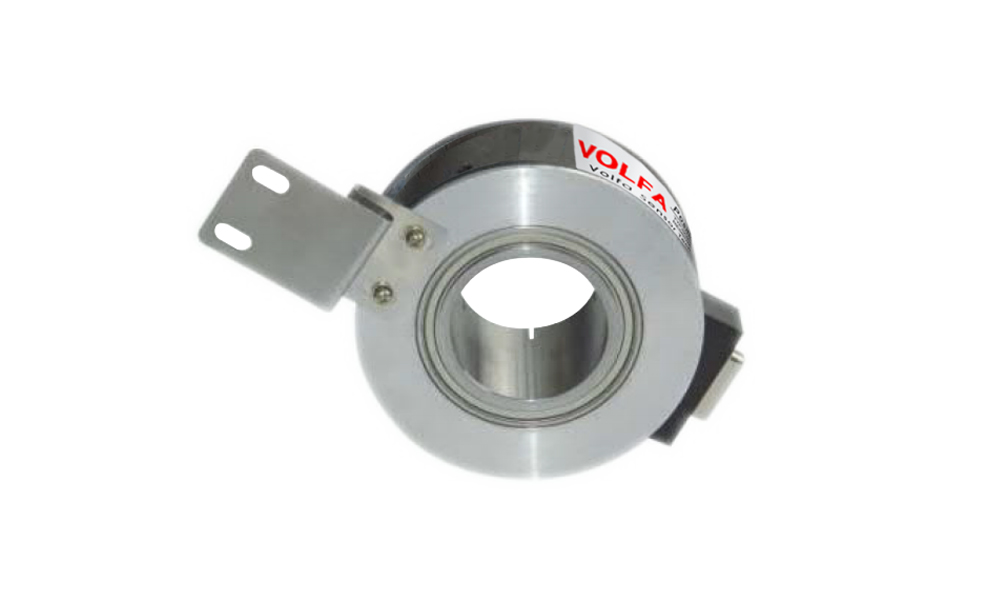

• 通空旋转轴承 内径 30mm(20、25、28）可选
尺寸图
技术特性
| 参数 | 单位 | 指标 |
| 工作电源 | V | DC 5V/7-24V(±10%) |
| 最大响应频率 | HZ | 100K (受限于最大转速) |
| 最大转速 | rpm | 3000 |
| 最大消耗电流 | 120 mA (空载时) | |
| 最大上升-下降时间 | 200 nS (长线驱动时) | |
| 最大上升-下降时间 | 1 uS(气体输出时) | |
| 工作温度 | ℃ | -20 - 85 |
| 存储温度 | ℃ | -20 - 85 |
| 机械角度 | 360°连续 | |
| 一圈 可选脉冲数 | 360、600、1000、1024、1250、2000、2048、2500、5000、10000 | |
| 防护等级 | IP 54 | |
| 启动力矩 | N.M | <0.006 |
| 工作寿命 | h | ≥3万 (+25℃,2000rpm) |
| 抗冲击 | 980m/s2,6ms,XYZ方向各2次 | |
| 抗振动 | 50m/s2,10~200Hz,XYZ方向各2h |
